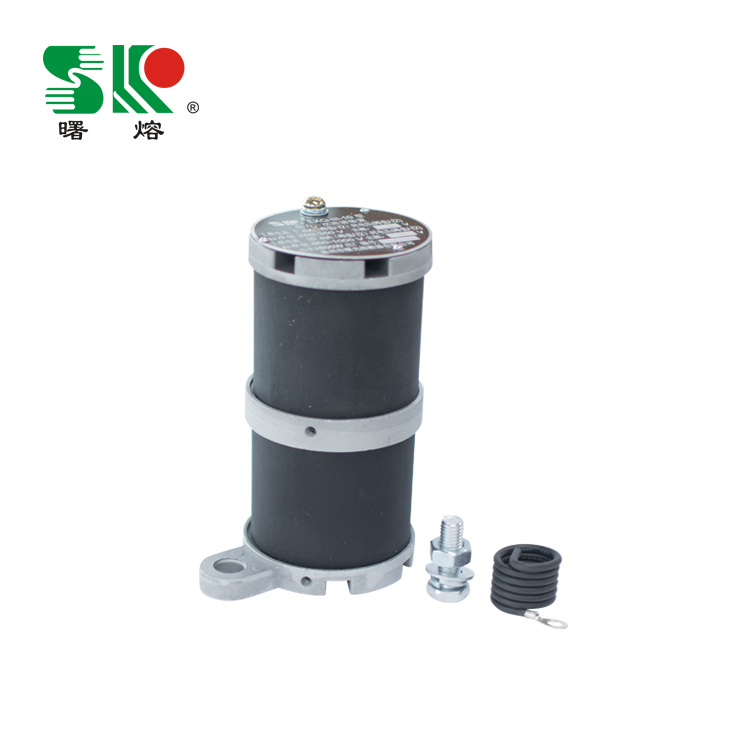

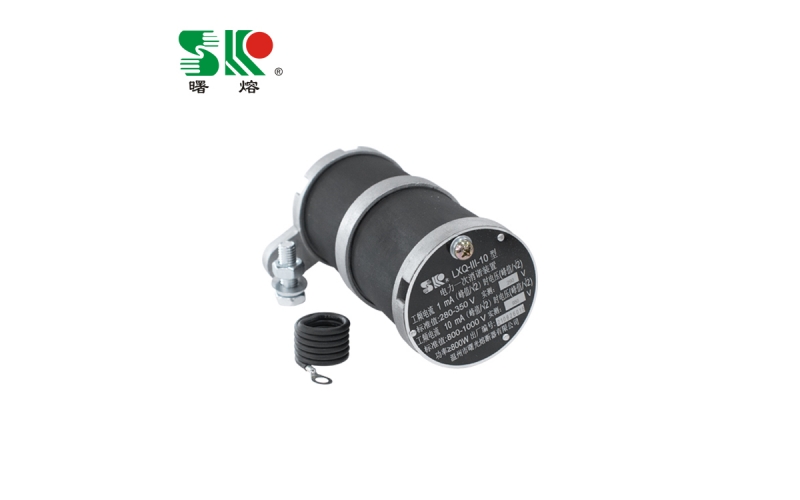

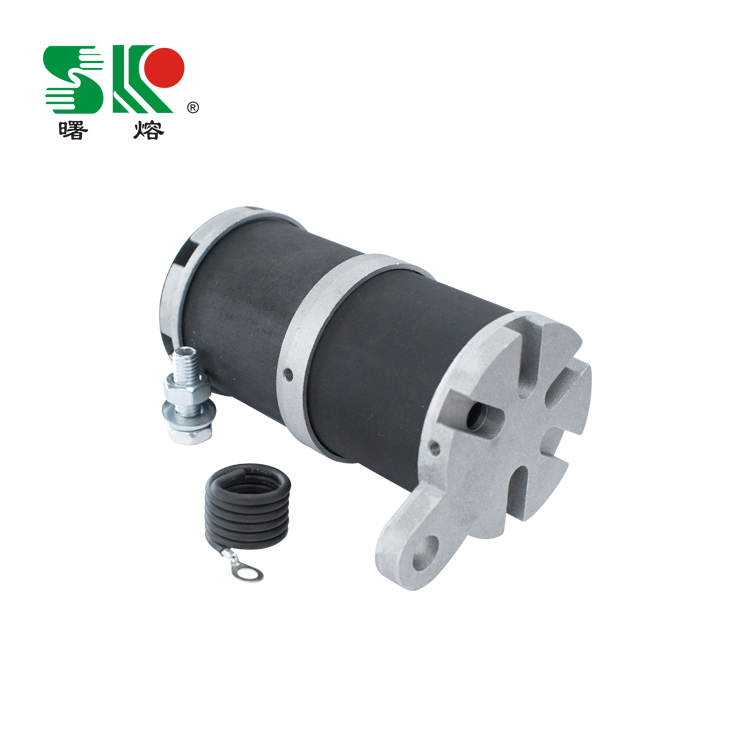

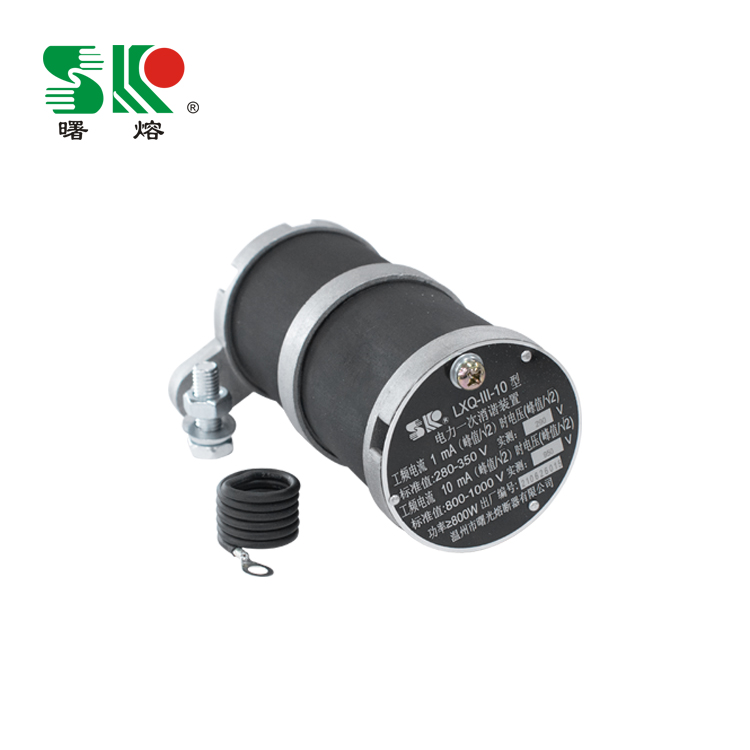

LXQ型6-35kV電壓互感器是性點用非線性電阻消諧阻尼器(簡稱消諧器)，是安裝在6~35kV電壓互感器(簡稱PT)一次繞組Y。結線中/性點與地之間是的一種非線性電阻阻消諧阻尼器件。與傳統的RXQ型消諧相比，LXQ型消諧器從提高消諧器的熱容量出發，在設計上進行了較大的改進。 消諧器采用電氣性能優越、超細顆粒的SIC為基料，經大噸位液壓機壓制成高密度的坯體，在還原氣氛下經上千度高溫燒結而成。裸露的電阻器表面結構經特殊處理，能經受日曬雨淋，可直接用于戶外。新型LXQ型消諧器由于其本積小、重量輕、強度高、散熱快，去掉了傳統RXQ型消諧器的瓷殼，更便于安裝，很受用戶的青睞。
概述
LXQ系列6~35kV電壓互感器中性點用非線性電阻消諧阻尼器（簡稱一次消諧器），是安裝在6~35kV電壓互感器（以下簡稱壓變或PT）一次繞組Y。接線中性點與地之間的一種非線性電阻消諧阻尼器件。消諧器采用電氣性能優異、超細顆粒的SiC為基材，經大噸位的壓機壓制成高密度的長方形或圓餅狀的坯體，在還原氣氛下，經上千度的高溫燒結而成。裸露的電阻器表面結構經特殊處理，能經受日曬雨淋，可直接用于戶內外。它的體積小、重量輕、散熱快、強度高、便于安裝，很受用戶青睞。
該產品完全符合現行電力部標準DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配合》第4.1.5條中的規定，可以起到良好的限制電壓互感器鐵磁諧振的效果。

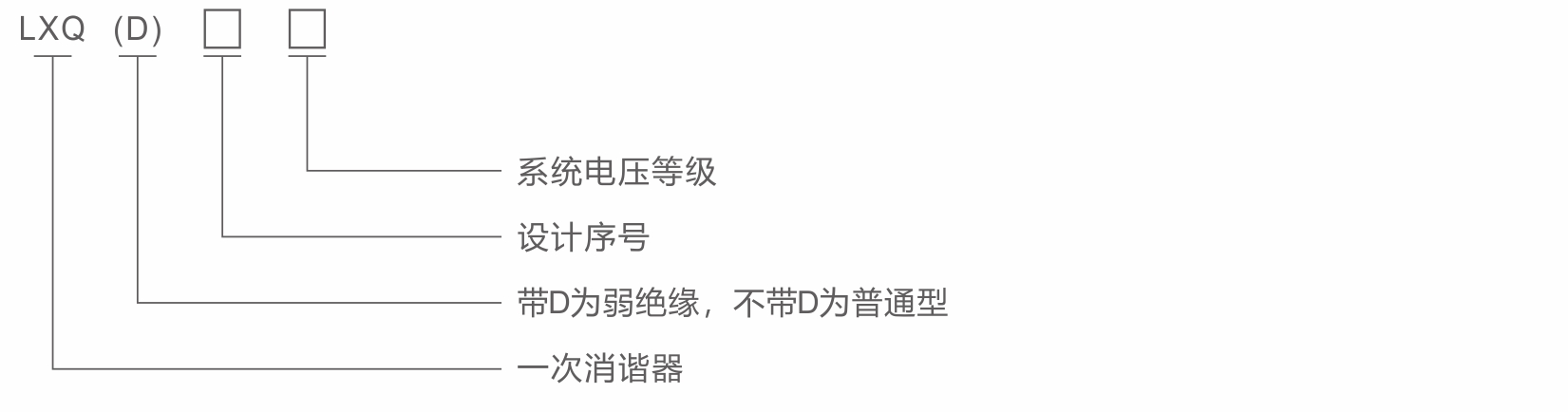

型號含義
使用條件
1、適用于戶內及戶外，環境溫度-40℃~+60℃；
2、額定頻率：48Hz~62Hz；
3、海拔高度不大于4000m，地震裂度8度及以下地區；
4、大氣中無嚴重污穢及浸蝕性介質的場所；
5、串接于交流6~35kV非有效接地系統PT一次繞阻中性點與地之間， 在一個系統中接有多臺電壓互感器時，在每臺互感器的三相高壓繞阻中性點裝一臺消諧器， 才能有效地限制弧光接地過電壓和消除鐵磁諧振。
