型號含義

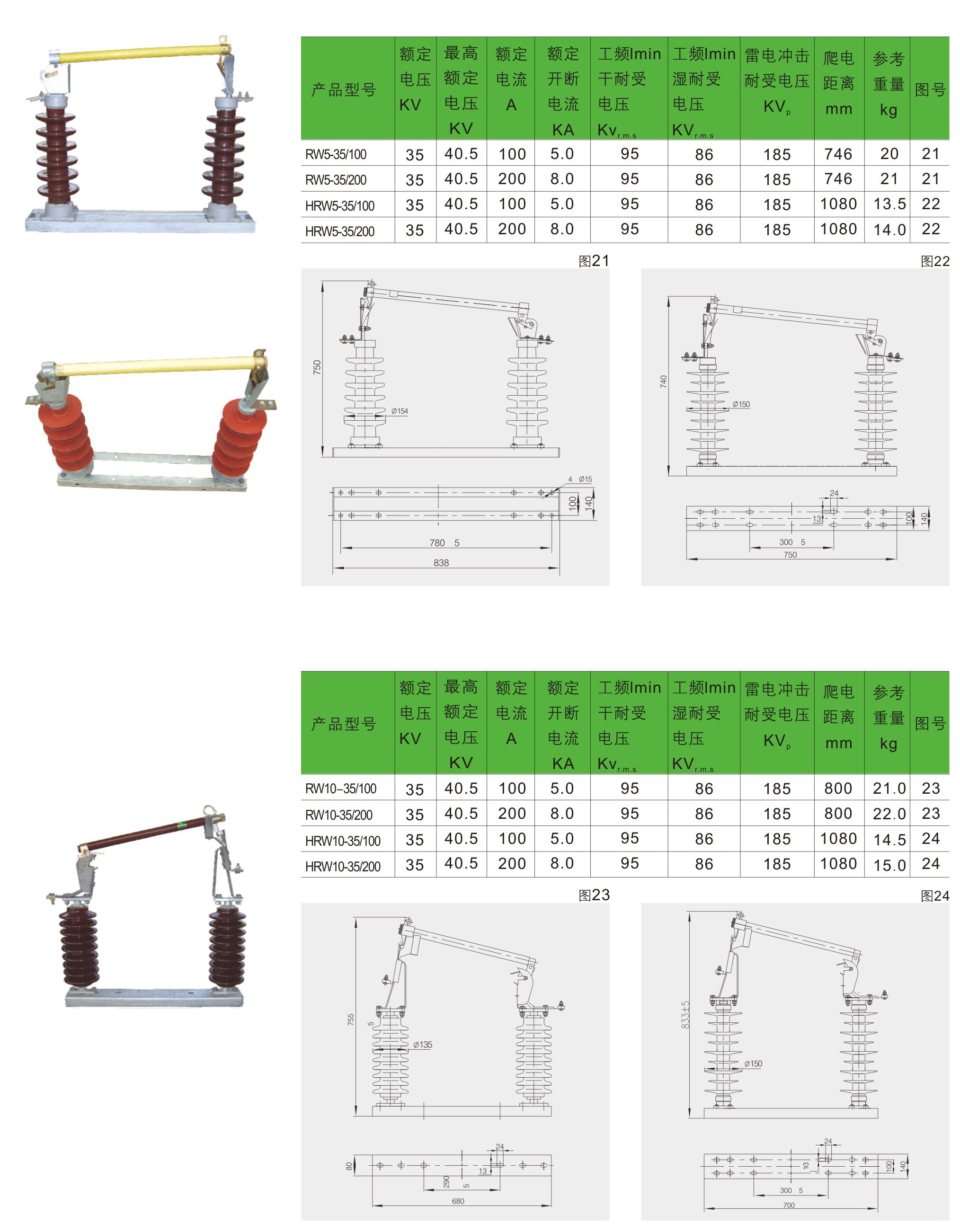

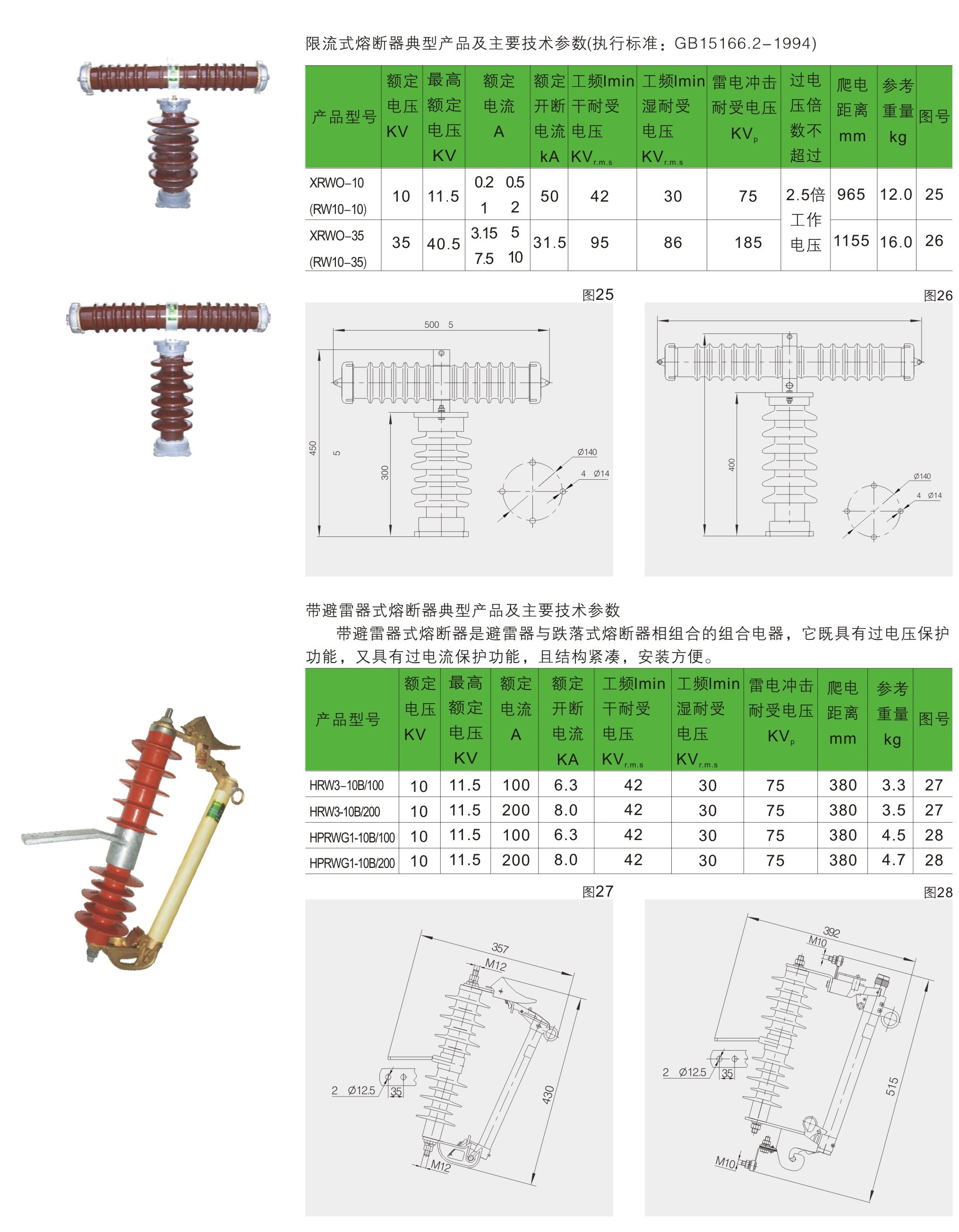

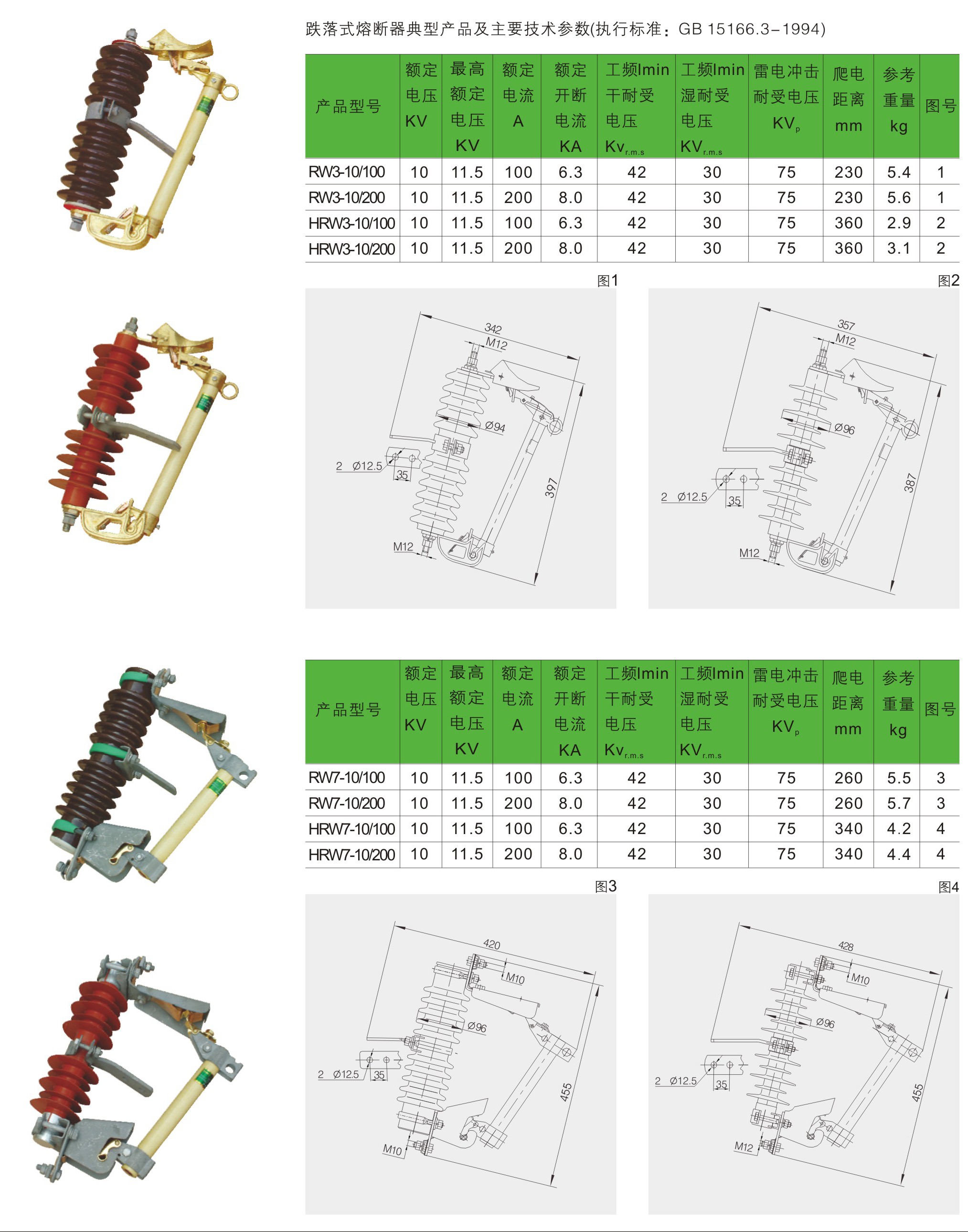

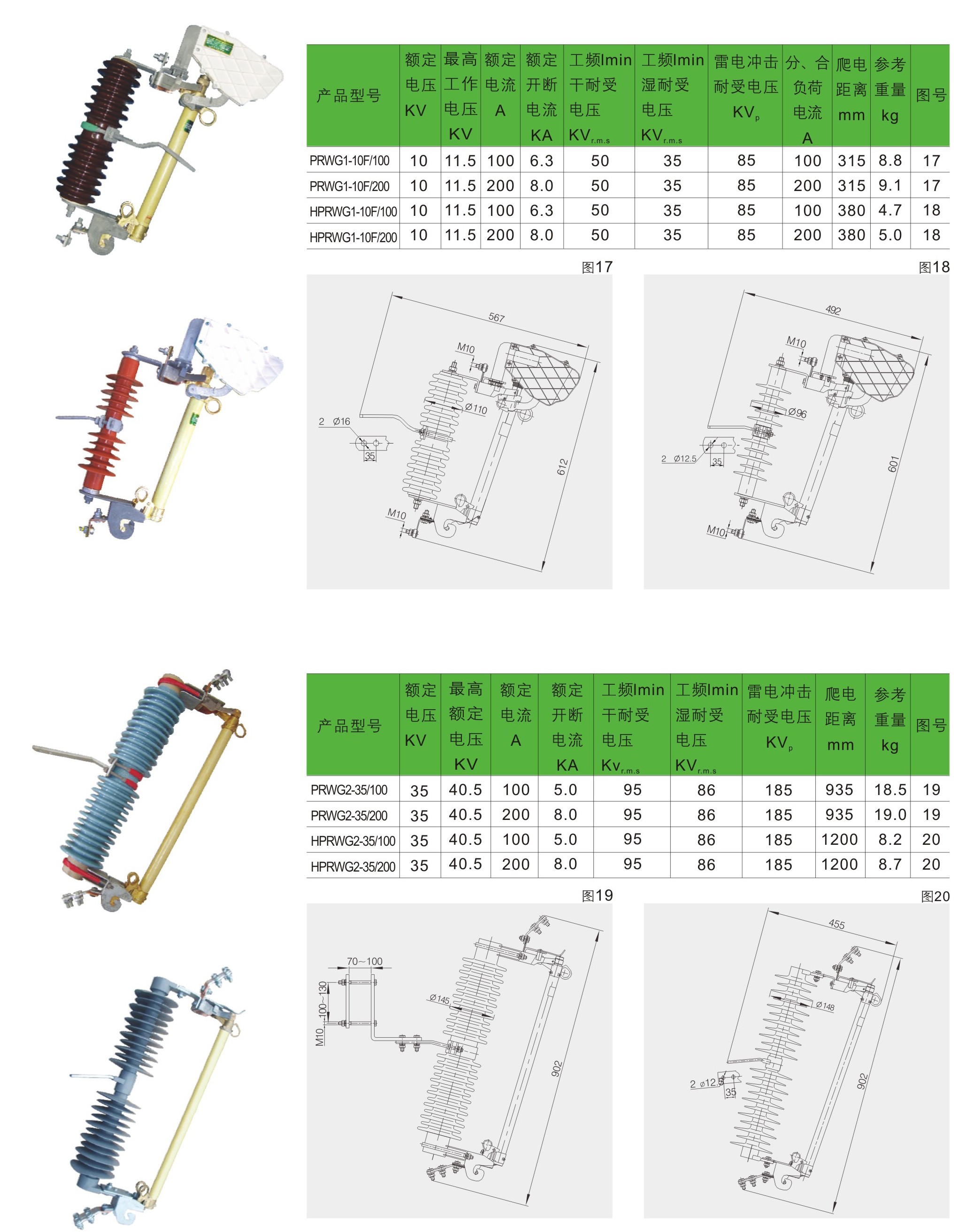

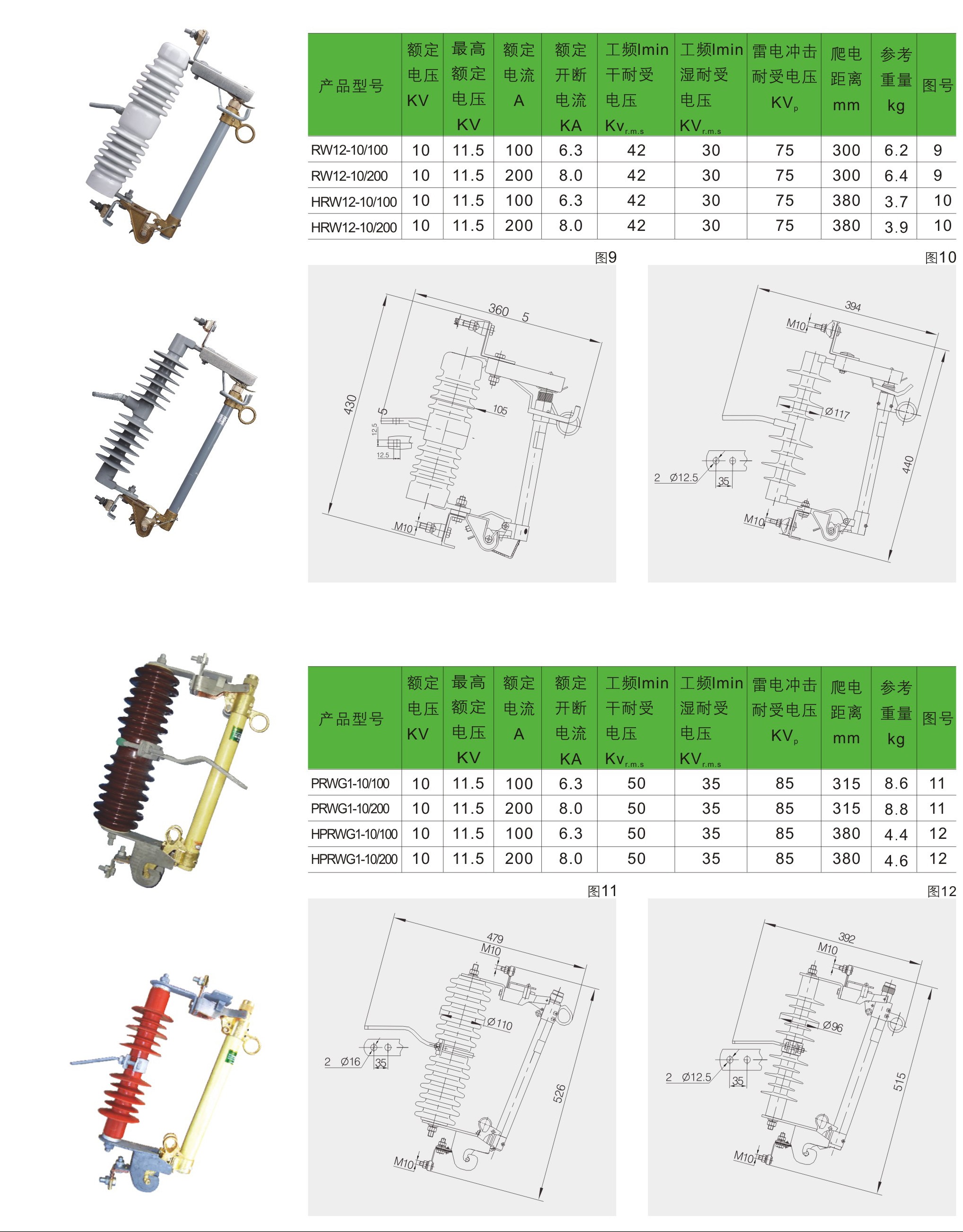

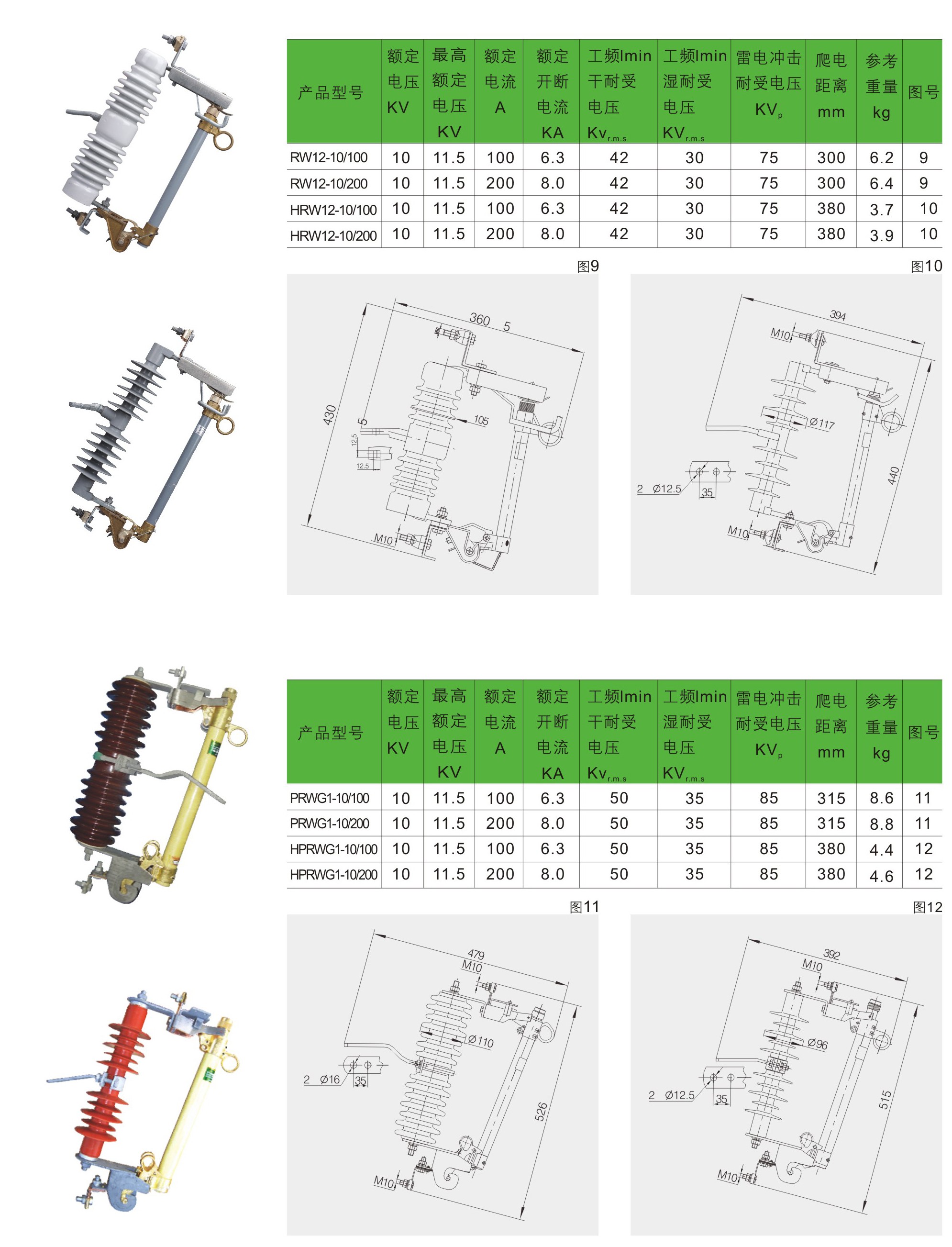

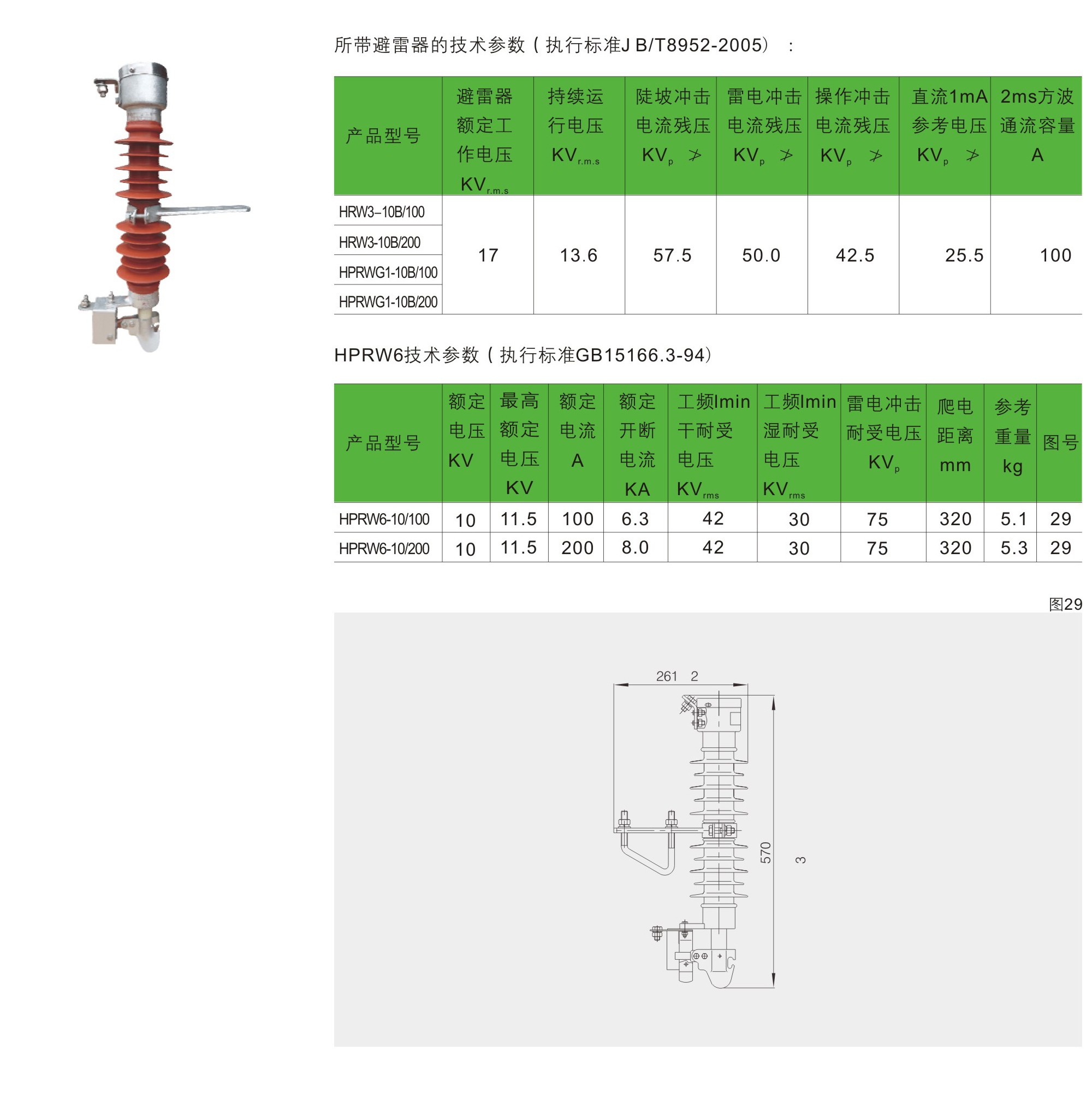

主要技術參數

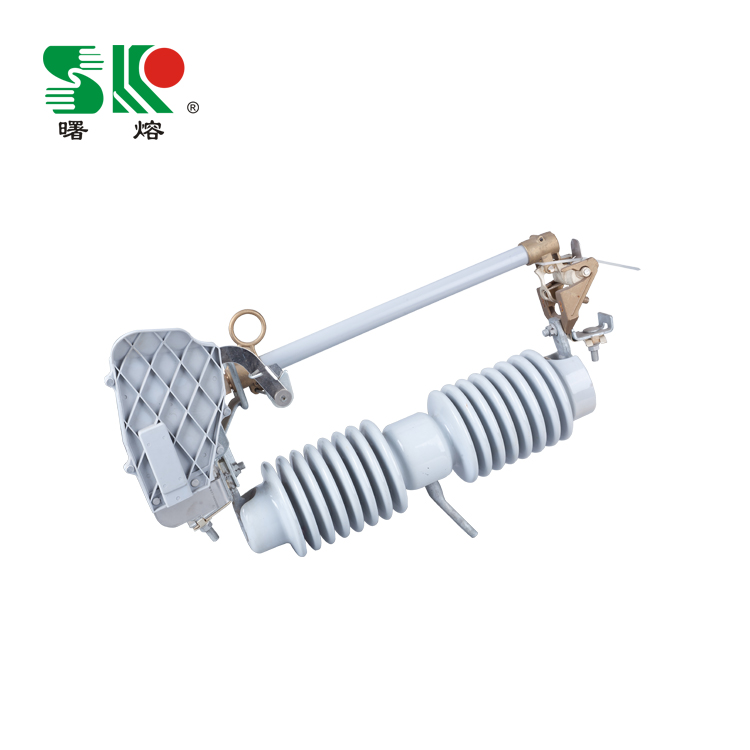

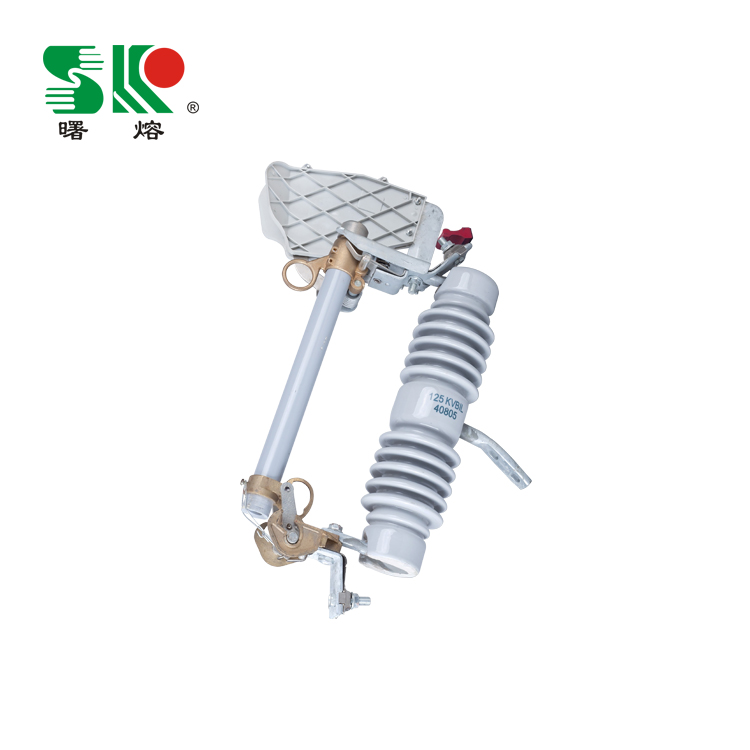

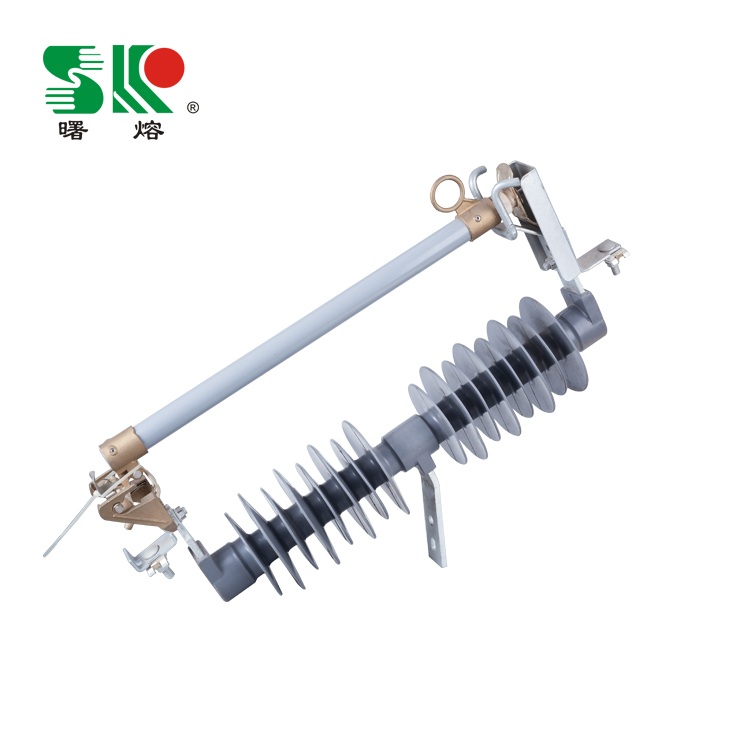

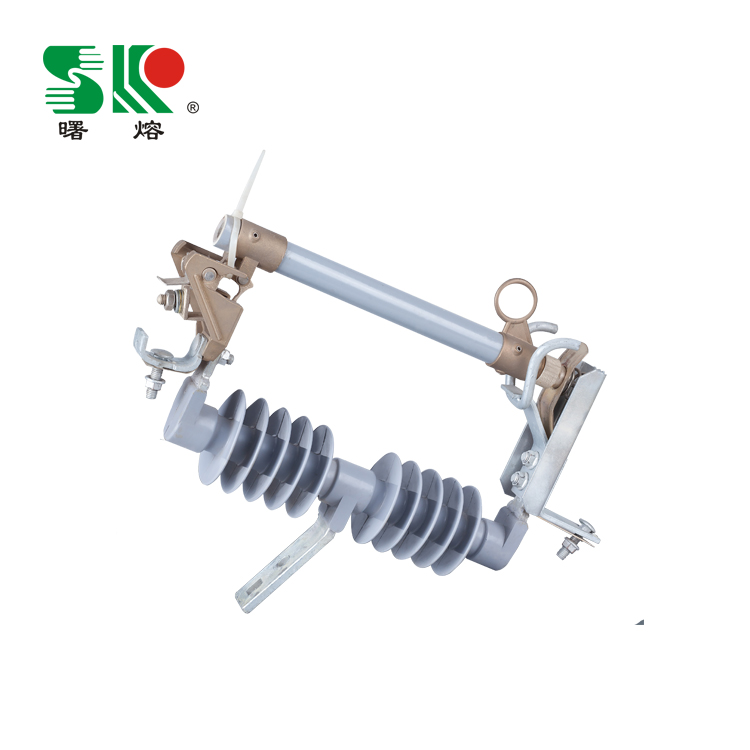

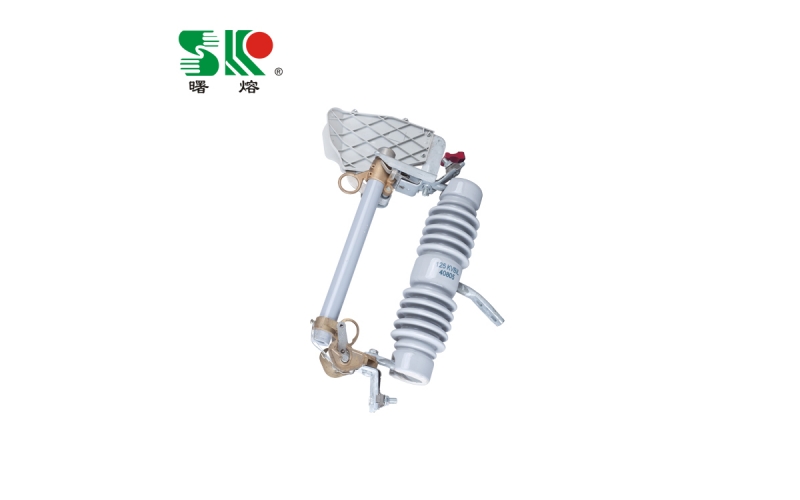

跌落式熔斷器及拉負荷跌落式熔斷器是戶外高壓保護電器。它裝置在配電變壓器高壓側或配電線支干線路上、用作變壓器和線路的短路，過載保護及分、合負荷電流。跌落式熔斷器由絕緣支架和熔絲管二部份組成，靜觸頭安裝在絕緣支架兩端，動觸頭安裝在熔絲管兩端，熔絲管由內層的消弧管和外層的酚醛紙管或環氧玻璃布管組成。拉負荷跌落式熔斷器增強彈性輔助觸頭及滅弧罩，用以分、合負荷電流。

跌落式熔斷器在正常運行時,熔絲管借助熔絲張緊后形成閉合位置，當系統發生故障時，故障電流使熔絲迅速熔斷，并形成電弧，消弧管受電弧灼熱，分解出大量的氣體，使管內形成很高壓力，并沿管道形成縱吹，電弧被迅速拉長而熄滅。熔絲熔斷后，下部動觸頭失去張力而下翻，鎖緊機械，釋放熔絲管，熔絲管跌落，形成明顯的開斷位置。當需要拉負荷時，用絕緣枰拉開動觸頭，此時主動、靜助觸頭仍然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分離，在輔助觸頭之間產生電弧，電弧在滅罩狹縫中被拉長，同時滅弧罩產生氣體，在電流過零時，將電弧熄滅。

用途及執行標準

本產品使用于10~35kV配電線路分支線和配電變壓器一次側，用于過載和短路保護，分合額定負荷電流。

本產品型號按JB/T8:321-1996《交流高壓熔斷器型號編制方法》的規定進行編制，產品參數按GB15166.3-1994《交流高壓熔斷器噴射式熔斷器》標準執行。對該標準中未明確定義的重要參數及配置方式，按JB/DQ2139-1986《10~35kV戶外交流高壓跌落式熔斷器暫行技術條件》的要求修正執行。

使用環境

●環境溫度：不高于+40℃不低于-30℃;

●海拔高度：不超過1000m;(1000m以上可按G8:311.1-1997進行修正);

●電源頻率：50士2Hz;

●地震烈度：7度及以下;

●最大風速：35m/s。
