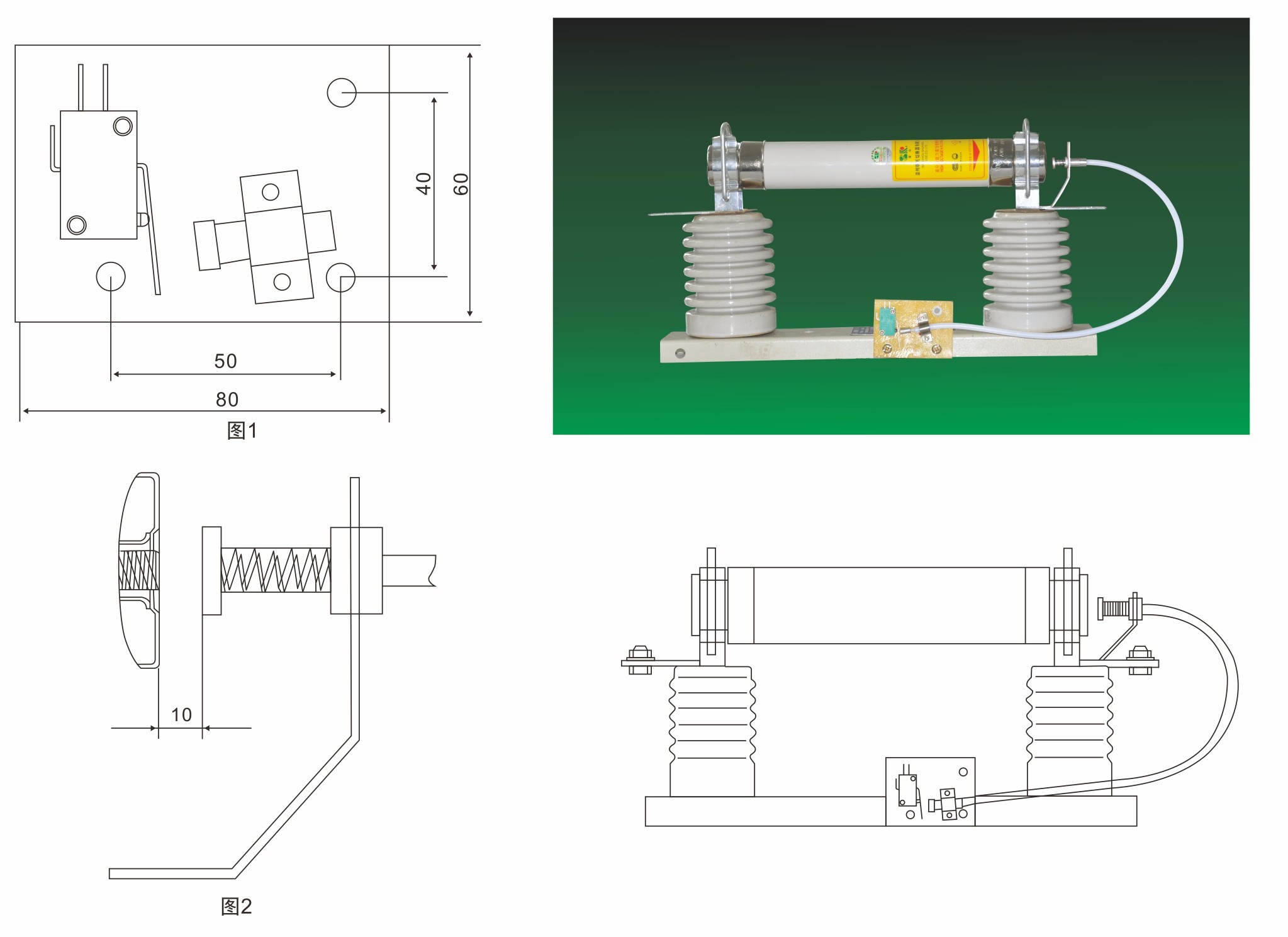

概述該裝置適用于3.6KV一40.5KV戶內高壓熔斷器(帶撞擊器)，如XRNT、XRNM及RN3型等。當熔斷器動作后，撞擊彈出壓縮靶頭，使絕緣芯軸運動到低壓推環(huán)，將微動開關打開，提供報警及指示作用。安裝尺寸及使用調試該裝置在附合絕緣距離后任意方向安裝，其尺寸如圖1如熔斷器的撞擊器為彈簧式可以把靶頭移動撞擊器頭10mm。軸線外(如圖2)，如撞擊器為火藥式，可將靶頭移到與撞擊器3mm軸線處，同時調整推環(huán)到微動桿5mm距離為妥。
